07FK02通風套管

07FK02通風套管介紹

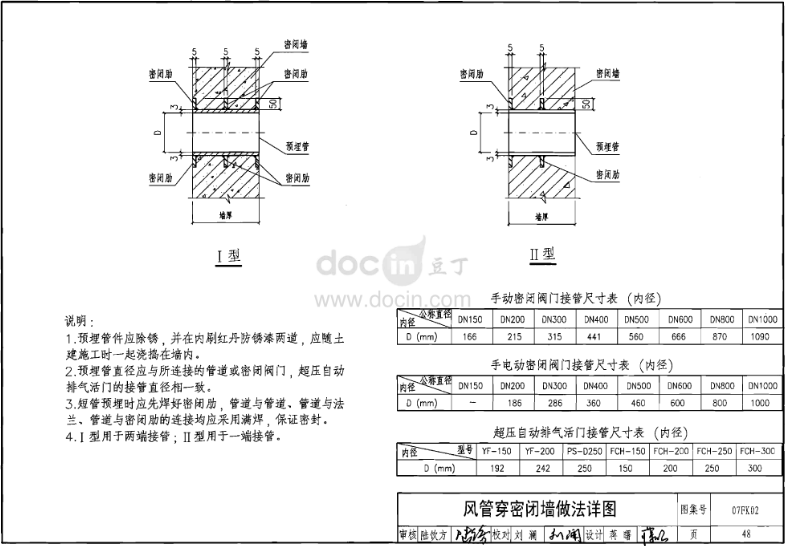

07FK02人防通風套管又稱密閉套管，屬于防水套管的一種。是根據圖集07FK02 防空地下室通風設備安裝第48頁風管穿墻管以及空調（采暖）管道穿墻管的做法所制造的，該類套管在書面用語會被稱為風管預埋鋼套管。

07FK02人防通風套管有I型和II型之分，預埋管長度與防護密閉墻的厚度一致。
Ⅰ型用于兩端接管，即兩端口皆有翼環；Ⅱ型用于一端接管，只有在需要接管的端口帶翼環，另一端沒有(如擴散室彎頭的預埋管)。
Ⅱ型管預埋時要注意方向，端口帶翼環用于接管的要與接管方向一致。如果怕搞錯，可以不管哪端或兩端接管可以用Ⅰ型管。
說明：
1：預埋管件應除銹，并在內刷紅丹防銹漆兩道，應隨土建施工時一起澆搗在墻內。
2：預埋管直徑應與所連接的管道或密閉閥門，超壓自動排氣活門的接管直徑相一致。
3：短管預埋時應先焊好密閉肋，管道與管道、管道與法蘭、管道與密閉肋的連接均應采用滿焊，保證其密閉型。
4：I型用于兩端接管；II型用于一端接管。
