橫向大拉桿波紋補償器的結構及其工作原理

     華德管道生產的橫向大拉桿波紋補償器具有結構簡單、補償能力強，可吸收各方向橫向熱膨脹，對支座無壓力推力等優點，橫向大拉桿波紋補償器屬于金屬波紋補償器的一種。在設計中采用該金屬波紋補償器可減小管道對固定支架的推力。降低管道自然補償及支架土建部分引起的費用，在供熱管道的設計中得到廣泛應用。

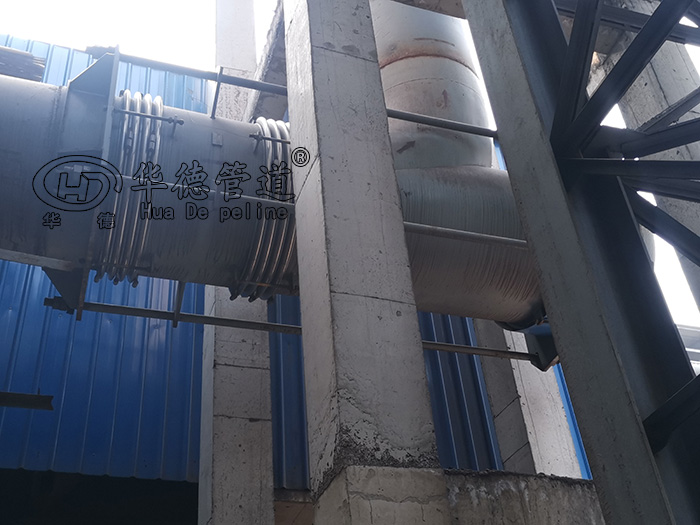

     大拉桿式波紋補償器(又稱復式拉桿式)是由兩個相同的波紋管及端管、端板和拉桿組成的撓性部件,通過波紋管的角偏轉可吸收管道單平面或多平面的橫向位移。4只長拉桿能承受壓力、推力和其他附加外力的作用,拉桿兩端的螺栓出廠前已調好間距,安裝前大拉桿是松動的,在補償器工作變形后,大拉桿可以起到限制變形量,保護波紋管的作用大拉桿補償器在安裝前,通常會沿熱膨脹反方向進行1/2的冷緊,以獲得更大的工作補償能力。因此冷態下,補償器呈負變形狀態,管道受熱伸長后,波紋管依靠柔韌性橫向變形,補償器外觀上可呈現工作變形狀態,管道熱膨脹得以補償.

橫向大拉桿補償器特點及優勢
1.補償量大,無內壓作用力,對支架推力小
2.安全無泄漏
3.造價低大拉桿補償器價格通常僅為同徑鋼管的3～4倍,
同時由于補償器固定支架作用力小,固定支架的設計布置上較為簡單,造價也可降低。
      大拉桿橫向型波紋管的組成結構和小拉桿的不太一樣，大拉桿橫向型波紋補償器能吸收管道任意平面內的橫向位移，它也能補償一定量的角向位移，不過一般不用在角向位移的補償上面。當管道需要進行橫向位移補償時拉桿上球面螺母繞球面墊圈轉動，同時波紋管上面的拉桿還能承受來自管道的內壓推力。小拉桿橫向波紋補償器由于工作原理不同，小拉桿不能承受內壓推理。小拉桿橫向波紋補償器安裝完后，務必將小拉桿上的落幕松開并離開耳片一段距離。
      大拉桿橫向型波紋補償器可以補償彎曲管段的橫向位移和角位移。鄭州華德供水材料有限公司擁有先進的的加工、檢測設備，生產的大拉桿橫向波紋補償器等各類產品，性能指標符合行業標準，質量可靠，值得信賴。熱忱歡迎新老客戶光臨洽談合作！
